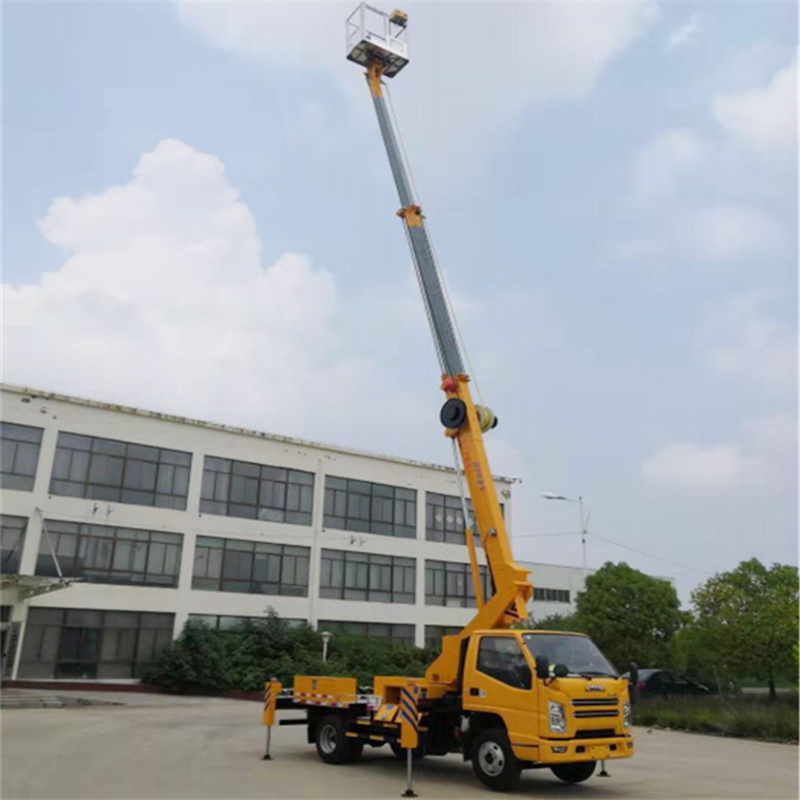

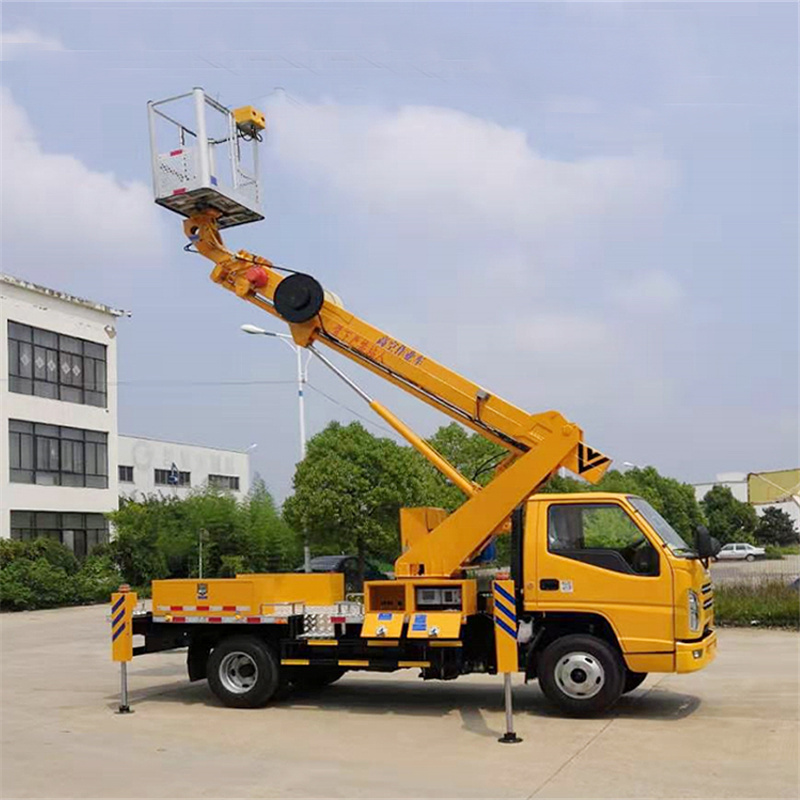

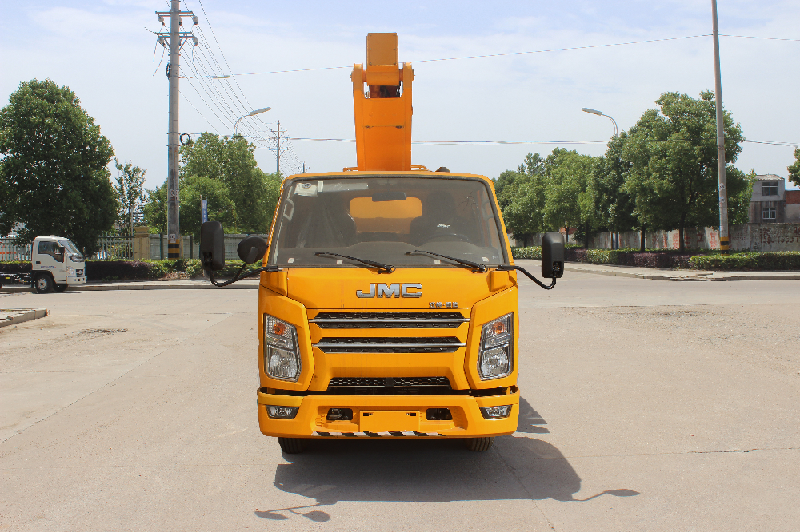

蓝牌江铃直臂伸缩式高空作业车21米

发布时间:2020-12-19 10:42:53作者:zckj
  • 蓝牌江铃直臂伸缩式高空作业车21米
  • 蓝牌江铃直臂伸缩式高空作业车21米
  • 蓝牌江铃直臂伸缩式高空作业车21米
  • 蓝牌江铃直臂伸缩式高空作业车21米
  • 蓝牌江铃直臂伸缩式高空作业车21米

一、主要技术参数


高空作业车主要技术参数

类别

项目

单位

数据

尺寸参数

总长

mm

5998

总宽

mm

2000

总高

mm

2950

质量参数

乘坐人数(含驾驶员)

2

总质量

kg

4495

主要性能参数

工作平台额定载荷

kg

200

最大作业高度

m

21

最大作业高度时作业幅度

m

5.0

最大作业幅度

m

10.5

最大作业幅度时作业高度

m

5

支腿跨距

横向

mm

4000

纵向

mm

4000

行驶参数

前悬

mm

1075

后悬

mm

1563

轴距

mm

3360

最高行驶速度

Km/h

100

接近角

°

20

离去角

°

14


二、配置说明

部件名称

简要说明

底盘

江铃 JX1041TG26

发动机

柴油发动机,最大功率85KW,国排放

驾驶室

排座,可乘坐2人,驾驶室装备空调

围板及走台板

不锈钢围栏及防滑走台板

取力系统

机械操作

工作平台

12001200x700x1150

臂架形式

边型工作臂,同步伸缩

回转装置

360度连续回转

支腿

VH型,单独可调

操作

工作平台和地面遥控器电气操作

控制系统

电液比例控制系统,实现无级调速

调平系统

液压自动调平


三、基本功能及安全配置

高空作业车基本功能安全配置:作业车可以实现平台载荷200KG,最大作业高度21米,最大作业幅度10.5米。

名称

简要说明

上下车自动互锁装置

用于上下车互锁,防止误操作发生危险

吊篮

高强度铝合金360度旋转

水平检测功能

实时检测整车是否水平

应急电动应急泵

当发动机及主泵发生故障时,可将工作人员送回到地面

紧急停止装置

用于紧急停止操作

夜间安全警示装置

在车辆上有工程频闪灯,照明灯

整车水平状态测试仪

可检测整车横向纵向两个方向倾斜状态

发动机点火熄火

在转台和平台处可对发动机进行点火,熄火控制

实时通讯

在平台和下车设有无线对讲

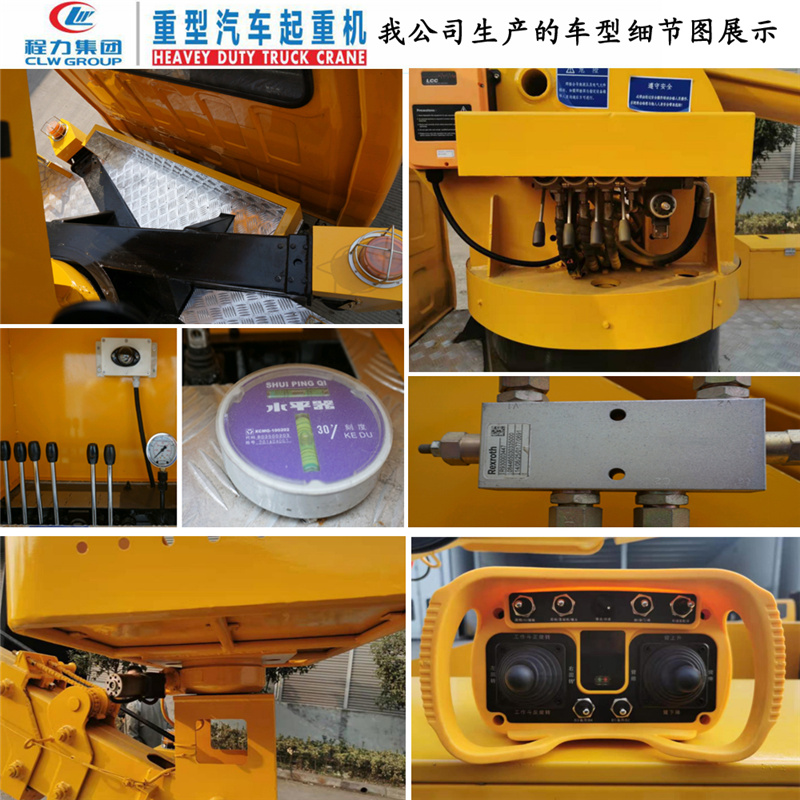

、细节配置介绍



主要性能特点

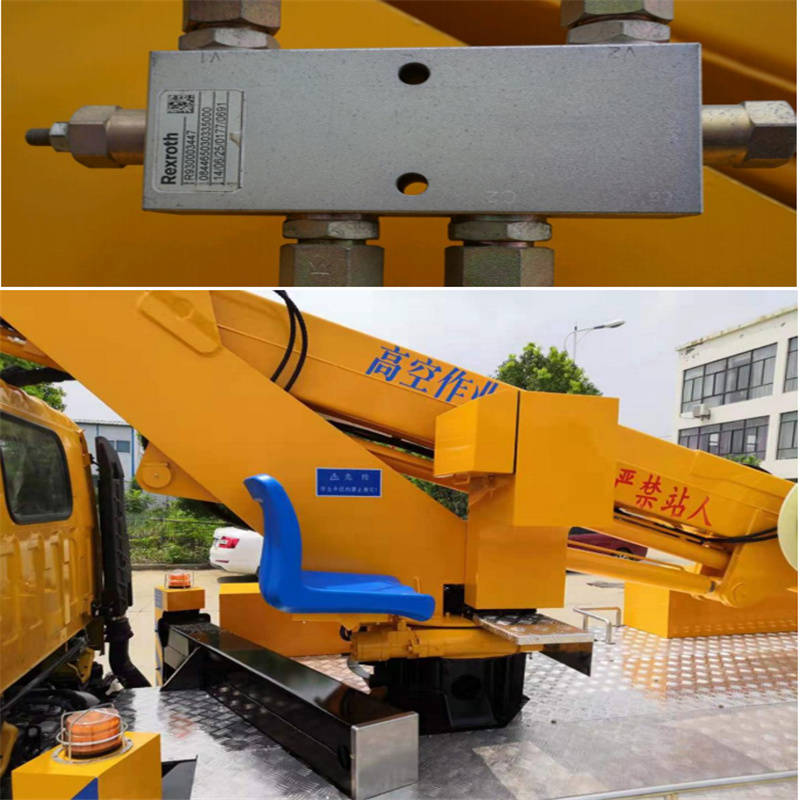

1.前V后H型支腿,全封闭,稳定性好,可同时或单独操作,适应多种况。主要配套液压、电器件:负载敏感比例阀、平衡阀、控制器等均为进口件。

2.底盘采用东风涂逸国六底盘,配有空调,方向盘采用液压助力。

3.下车支腿操作箱配备照明灯,方便晚上工作,配置整车水平仪,保证车辆水平,确保安全。

4.平台左右回转采用电机驱动形式,工作灵活方便,安全可靠

5.电脑控制,自动限幅,危险工作报警,安全性能卓越。下车有显示器,实时显示整车作业工况。

6.五边形工作臂,同步伸缩,结构紧凑,作业效率高,作业范围大。伸缩油缸内置,钢丝伸缩机构,更容易观察故障点,方便维修。

7.整车电器采用CAN总线控制系统,线路整齐、简易。整车有二处操作:转台手动操作或地面吊篮遥控操作,更方便观察作业空间,安全可靠,工作效率高

8.回转机构采用可调节式,方便调节。


我公司生产的直臂高空作业车作业高度有12米、14米、16米、18米、20米、21米、28米、29米,使用全伸缩式工作臂,支腿跨距大,稳定性好,可同时或单独操作,安全可靠,结构紧凑、操作方便,具有较快的升降速度,工作效率高。具有灵活性,在紧密的高楼中也可以灵活作业,是高空作业车的佼佼者,引领着行业新的潮流。
